Einbau, Bedienungsanleitung
Eingehende technische
Bedingungen und die Bedienungsanleitung sind in den
Informationsunterlagen zu den einzelnen Produkttypen enthalten.
1.
Deckenplatten E 300 U / 600 U / 700 U / E 700 IKP / E 700 IN / E 700
IN-2
Die Platten sind mit einem Zuleitungskabel mit einer Länge von 1 m
angeschlossen. Der Einbau der Platten ist direkt an die Decke mithilfe
eines Befestigungsrahmens (standardmäßig nur bei den Platten E 300U, E
600U und E 700U enthalten, bei den Typen IKP, IN a IN-2 kann er separat
bestellt werden), in die Kassettendecken oder durch Aufhängen an Litzen

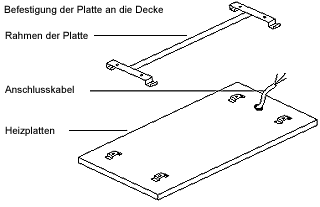

oder Ketten möglich. Die Art und Weise des Einbaus ist auf dem Bild
dargestellt.

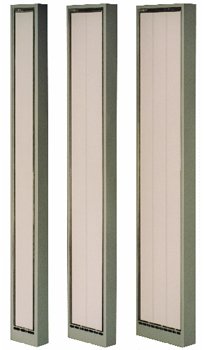

2. Platten E
100 K -400 K
Als die einzigen sind sie zur Verwendung in senkrechter Position
bestimmt, die Befestigung ist ähnlich wie die auf dem vorigen Bild, die
Platte ist mit dem Kabel CSSS 3x0.75 mm2 mit einer Länge von
0,5 - 1 m angeschlossen.
3. Platten
zum Einbau in die Kassettendecken E300c / E 600c
Diese Platten sind für den Einbau in die Kassettendecken, z. B.
Thermatex, Rockfon, Armstrong u.ä. bestimmt. Sie werden in den Maßen im
Raster 600x600 mm und 1200x600 mm geliefert. Der Anschluss erfolgt an
eine Leistendose an der Rückseite der Platte. Die Platten können in der
Ausführung mit eingesenkter oder halbeingesenkter Kante geliefert
werden.
Die Platten
E 100 - 400 können im
Sinne der Norm ČSN 345618 direkt an einem brennbaren Untergrund
eingebaut werden. Der Abstand von der Frontwand beträgt min.10 cm.

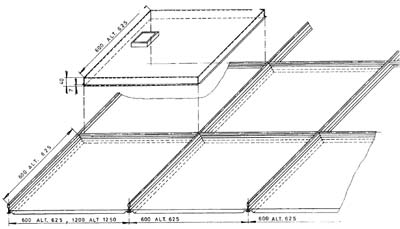

Art und Weise des
Einbaus der Platten ECOSUN C und U in die Kassettendecken:
4.
Hochtemperaturplatten
Der Einbau der Platten direkt an die Decke ist mithilfe eines
Befestigungs-Einbaurahmens (Teil der Lieferung) oder durch das Aufhängen
an Litzen oder Ketten möglich. Der Anschluss erfolgt an die Klemmleiste
an der Seite der Platte; die Klemmleiste hat zwei Anschlussleiter zur
Verbindung der Kabel im Inneren der Klemmleiste, sog. Schleifen.
HINWEIS: DIE UMGEBUNGSTEMPERATUR (die Lufttemperatur) der Strahlplatte
ECOSUN darf 30° C nicht überschreiten.
ECOSUN 09 - S36
Hinweis:
Der Einbau der Platten darf nur von qualifizierten Fachleuten mit der
Qualifikation gemäß der Kundmachung 50/78SB, Paragraph 6 vorgenommen
werden. Der Einbau soll mit einer Revision gemäß ČSN 331500
abgeschlossen werden. Bei Einbau von Tieftemperatur- sowie
Hochtemperaturplatten sind Handschuhe zu benutzen, damit die Oberfläche
THERMOCRYSTAL oder SILICATING nicht verfettet wird. Nach dem Einbau (vor
der Inbetriebnahme) der Hochtemperaturplatten ist die PE Schutzfolie von
der Heizlamelle zu entfernen.
Garantiebedingungen:
Der Hersteller
gewährt für seine Produkte eine Garantie von 24 Monaten. Die Garantie
erstreckt sich nicht auf Mängel, die auf den Transport oder den nicht
fachgerechten Einbau zurückzuführen sind. Nähere Hinweise siehe
Reklamationsordnung.
Bemerkung:
Nähere Hinweise bezüglich des Einbaus von Strahlplatten sind in den
Anleitungen zu den einzelnen Produkten zu finden.
5. Wartung der
Heizplatten
Die Heizplatten
nehmen keine Wartung in Anspruch, bei den Tieftemperaturplatten ist es
möglich, die Reinigung mit einem Waschmittel und einer feinen Bürste
vorzunehmen, bei den Hochtemperaturplatten darf die Silicating-Schicht
nicht gereinigt werden. Die Erneuerung der Anstriche ist bei den
Tieftemperaturplatten nur mit der Farbe V 2045 möglich. Die
beschriebenen Tätigkeiten dürfen nur in abgeschaltetem Zustand der
Heizkörper durchgeführt werden. Sonstige Änderungen und Anwendungen sind
nicht gestattet.
|
